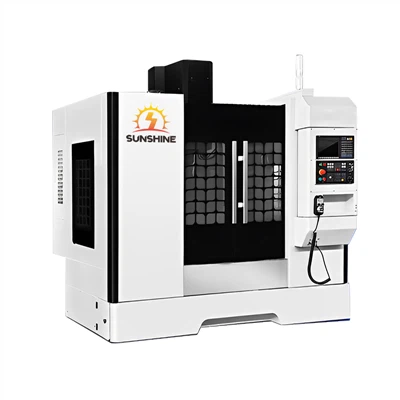

Għodda tal-magni taċ-ċentru tal-magni tat-tħaffir CNC
Din l-għodda tal-magni taċ-ċentru tal-magni CNC multi-funzjonali għat-tħaffir, it-tapping u ċ-ċanfrin hija tagħmir ta 'proċessar high-end b'valur prattiku kbir. Għandu funzjonijiet multipli bħal tħaffir, tapping u ċanfrin, u jista 'jissodisfa l-ħtiġijiet ta' ħafna utenti.
Din l-għodda tal-magni tadotta sistema ta 'kontroll CNC avvanzata u għandha l-karatteristiċi ta' preċiżjoni għolja, effiċjenza għolja u stabbiltà għolja. Jista 'jgħin lill-utenti jiksbu ipproċessar ta' preċiżjoni u jtejbu l-effiċjenza u l-kwalità tal-produzzjoni. Fl-istess ħin, l-għodda tal-magni hija mgħammra b'diversi bankijiet tax-xogħol, li jistgħu jirrealizzaw it-tibdil tal-għodda b'ħafna stazzjonijiet, li jagħmlu t-tibdil tal-għodda aktar faċli u aktar mgħaġġel, u jqassar ħafna ċ-ċiklu tal-produzzjoni.
L-għodda tal-magni għandha wkoll funzjoni taċ-ċanfrin, li tista 'tirrealizza ċanfrin f'angoli u gradi differenti mingħajr tħaddim manwali, tnaqqas ħafna d-diffikultà tat-tħaddim u ttejjeb l-effiċjenza taċ-ċanfrin.
Barra minn hekk, l-għodda tal-magni hija mgħammra wkoll b'muturi servo importati ta 'preċiżjoni għolja, viti tal-ballun u komponenti oħra ta' kwalità għolja, li jistgħu jiżguraw aħjar l-affidabbiltà u l-istabbiltà tat-tagħmir.
B'mod ġenerali, din l-għodda tal-magni taċ-ċentru tal-magni CNC multifunzjonali għat-tħaffir, it-tapping u ċ-ċanfrin hija waħda mit-tagħmir tal-ipproċessar l-aktar prattiku u effiċjenti fis-suq. Jista 'jintuża b'mod wiesa' f'diversi oqsma tal-ipproċessar mekkaniku, u jġib benefiċċji ogħla lill-utenti. Kwalità, esperjenza ta 'proċessar ta' effiċjenza ogħla.
| Speċifikazzjonijiet | unità | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Daqs tal-mejda 工作台尺寸 |
mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Tagħbija massima tal-mejda 工作台最大承重 |
kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Ivvjaġġar tal-assi X/Y/Z X/Y/Z轴坐标行程 |
mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Distanza bejn iċ-ċentru tal-magħżel u l-kolonna 主轴中心线至立柱正面导轨距离 |
mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Distanza bejn il-wiċċ tat-tarf taż-żarżur u l-wiċċ tal-mejda tax-xogħol 主轴端面至工作台上平面距离 |
mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z Max. veloċità tal-għalf X/Y/Z最大进给速度 |
mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Max. Travers rapidu X/Y/Z最大快移速度 |
m/min | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| veloċità taż-żarżur 主轴转速 |
r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| taper taż-żarżur 主轴锥孔 |
tip | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Qawwa tal-mutur tal-magħżel 主轴电机功率 |
kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Qawwa tal-mutur servo tal-assi X/Y/Z X/Y/Z轴伺服电机功率 |
kW | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Konnessjoni tal-mutur X/Y/Z X/Y/Z电机连接方式 |
Dirett 直联 |
Dirett 直联 |
Dirett 直联 |
Dirett 直联 |
Dirett 直接 |
Dirett 直接 |
Dirett 直接 |
|
| X/Y/Z Tip ta 'mod ta' gwida X/Y/Z导轨类型 |
Ferrovija tal-linja 线轨 |
Ferrovija tal-linja 线轨 |
Ferrovija tal-linja 线轨 |
Ferrovija tal-linja 线轨 |
it-tielet linja 3线 |
Żewġ linji u linja waħda iebsa 2线一硬 |
Żewġ linji u linja waħda iebsa 2线一硬 |
|
| T slot 工作台T型槽 |
mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Irrepeti l-eżattezza tal-pożizzjonament 重复定位精度 |
mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Rivista tal-għodda 刀库形式 |
Tip ta’ kpiepel/tip ta’ diska 斗笠式/圆盘式 |
Tip ta’ kpiepel/tip ta’ diska 斗笠式/圆盘式 |
tip diska 圆盘式 |
tip diska 圆盘式 |
tip diska 圆盘式 |
tip diska 圆盘式 |
tip diska 圆盘式 |
|
| Kapaċità tal-għodda 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Piż massimu tal-għodda 最大刀具重量 |
kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Max. tul tal-għodda 最大刀具长度 |
mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Kapaċità elettrika 电气总容量 |
kVA | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Dimensjoni tal-magna (LxWxH) 机床尺寸(长x宽x高) |
mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Net. piż (madwar) 机床重量(约) |
kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
